為什麼您核准的企業禮品盒燙金樣品在量產時光澤度不一致——即使工廠使用相同的模具

在處理企業禮品盒品質爭議的這些年裡,燙金工藝始終是最容易引發誤解的客製化項目之一。客戶收到量產成品後,經常反映燙金效果「沒有樣品那麼亮」或「光澤度不均勻」,但當我們調閱生產記錄時,往往發現所有參數都在規格範圍內。問題不在於工廠偷工減料或品質失控,而在於採購團隊對燙金工藝的本質存在根本性的誤解。

燙金,或更精確地說熱燙印(Hot Foil Stamping),是一個涉及多重變數交互作用的物理化學過程。當加熱的金屬模具以特定壓力接觸燙金箔,箔材背面的熱敏膠層會在瞬間軟化並轉移到承印物表面。這個過程的最終視覺效果——光澤度、覆蓋均勻度、邊緣銳利度——取決於溫度、壓力、接觸時間、箔材特性、承印物表面狀態這五個變數的精確組合。

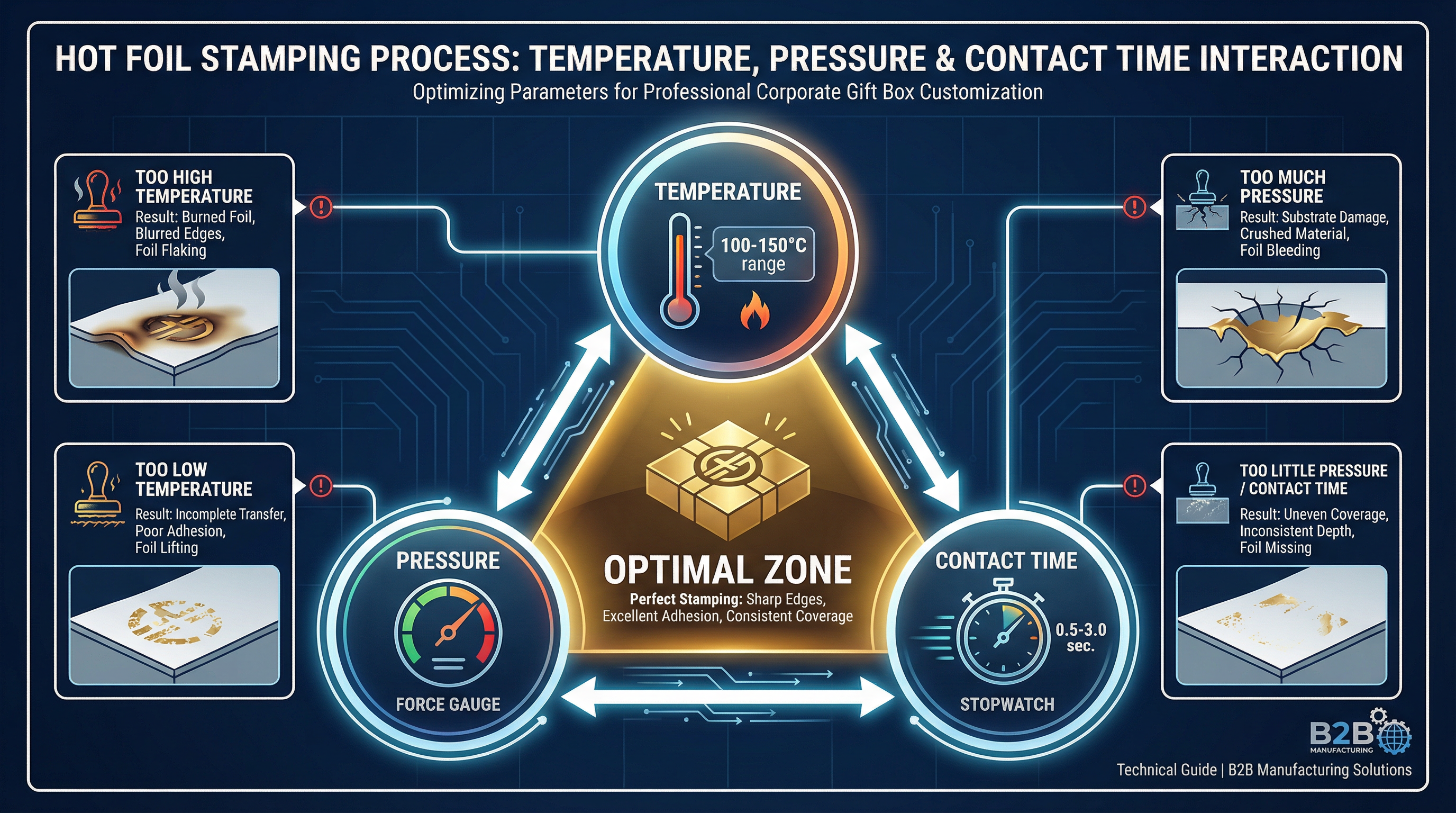

燙金工藝中溫度、壓力與接觸時間的交互作用示意圖——任何單一變數的偏移都會影響最終視覺效果

在實務中,這正是客製化流程決策開始被誤判的地方。採購團隊在評估供應商提供的燙金樣品時,看到的是在最佳條件下、由經驗豐富的技師手工操作、經過多次調整後產生的「完美結果」。這個樣品代表的是該工藝的理論上限,而不是量產時的穩定輸出水準。當客戶批准這個樣品並期待量產成品能夠複製相同效果時,他們實際上是在要求工廠在數千件產品上重現一個需要精密控制的瞬間過程。

讓我解釋為什麼這在物理上極具挑戰性。首先是溫度變數。燙金模具的最佳工作溫度通常在 100°C 到 150°C 之間,具體數值取決於箔材類型和承印物材質。但這個溫度指的是模具表面的實際溫度,而不是機器設定值。在連續生產過程中,模具會因為反覆接觸較冷的承印物而逐漸降溫,同時機器的加熱系統會試圖補償這個熱量損失。這種動態平衡意味著模具表面溫度會在一個範圍內波動,而不是保持恆定。

溫度波動對燙金效果的影響是非線性的。溫度過高會導致箔材過度軟化,造成「燒箔」現象——圖案邊緣模糊、金屬光澤變暗、甚至出現氣泡或起皺。溫度過低則會導致膠層活化不完全,造成「虛燙」——箔材轉移不完整、光澤度降低、附著力不足容易剝落。在理想溫度範圍內,可能只有 5°C 到 10°C 的容差空間,而這個空間在高速量產時很難始終維持。

其次是壓力變數。燙金壓力需要足夠大以確保箔材與承印物的完全接觸,但又不能過大以免壓傷承印物或造成箔材過度延展。對於企業禮品盒常用的硬殼盒結構,壓力設定還需要考慮盒體的結構強度——過大的壓力可能導致盒體變形或內襯移位。更複雜的是,壓力分布的均勻性直接影響燙金效果的一致性。如果燙金圖案較大或形狀不規則,模具不同區域可能需要不同的壓力補償,而這種微調在量產速度下很難精確控制。

第三是環境變數,這是最容易被忽視的因素。車間的溫度和濕度會直接影響承印物的狀態和箔材的特性。在高濕度環境下,紙質承印物會吸收空氣中的水分而膨脹,改變其表面張力和吸墨性;箔材的膠層也可能因為濕度變化而改變活化特性。這意味著同一台機器、同一個模具、同一批箔材,在早晨和下午、在雨季和乾季,可能產生肉眼可辨的效果差異。

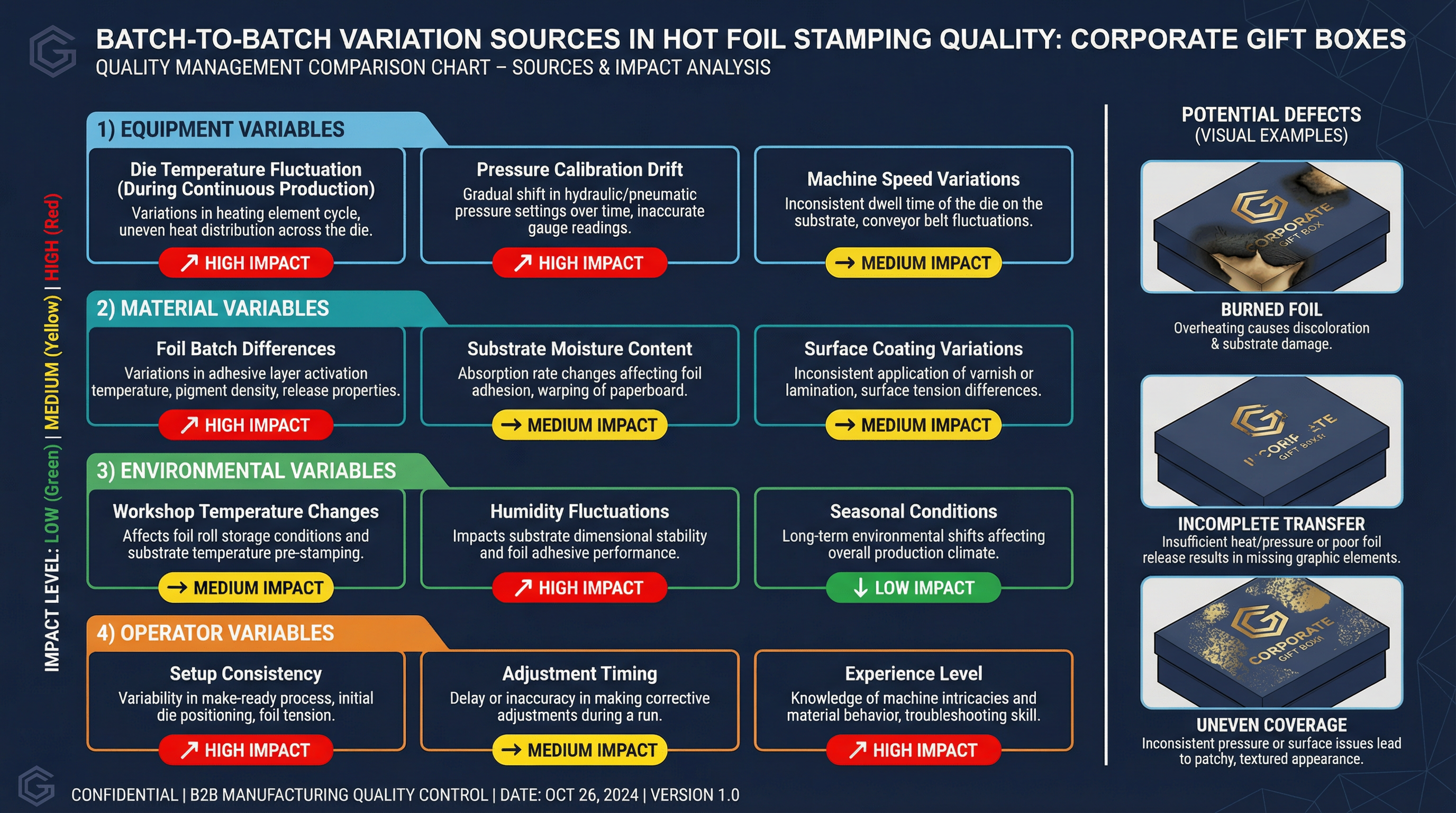

燙金品質批次變異的主要來源對照表——理解這些變數有助於建立合理的品質容差預期

我見過太多案例,客戶在規格書中要求「燙金效果須與批准樣品完全一致」,卻沒有定義什麼叫「完全一致」。光澤度偏差多少算可接受?邊緣銳利度如何量化?覆蓋均勻度的判定標準是什麼?在缺乏明確量化標準的情況下,「一致性」變成了一個主觀判斷,而主觀判斷在量產驗收時往往引發爭議。

從品質管理的角度來看,解決這個問題需要在專案初期就建立合理的品質容差預期。這包括:要求供應商提供多個樣品(而不是單一「完美」樣品)以展示正常生產的變異範圍;在規格書中明確定義可接受的光澤度範圍(可使用光澤度計量化);建立邊緣銳利度的視覺參考標準(可接受/邊界/不可接受);以及約定在不同生產批次之間允許的色差範圍。

更重要的是,採購團隊需要理解燙金工藝的固有限制。某些設計元素——極細的線條、極小的文字、大面積的實心區塊、複雜的漸層效果——在燙金工藝上本身就更容易出現變異。如果品牌標準要求使用這些元素,就需要接受更寬的品質容差,或考慮使用其他更穩定的表面處理技術(如 UV 印刷或絲網印刷)來達成類似的視覺效果。

對於正在規劃企業禮品盒客製化專案的採購團隊,我的建議是:不要將燙金樣品視為量產品質的精確預測,而是將其視為品質範圍的上限參考。在批准樣品時,主動詢問供應商:「在正常量產條件下,這個效果的變異範圍是多少?」然後根據這個範圍來設定合理的驗收標準。這不是降低品質要求,而是建立符合工藝現實的品質預期,避免在驗收階段因為不切實際的期望而產生不必要的爭議。
